| 磁滯制動器介紹及外形技術參數 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 來源： 點擊數：39515次 更新時間：2023/9/20 9:05:16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

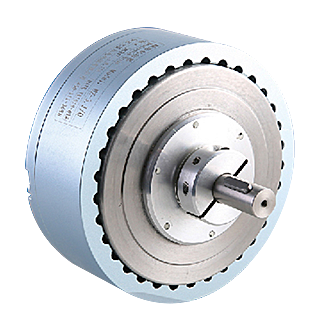

磁滯制動器概述 磁滯制動器是一種優越的扭矩、張力控制部件。它利用磁滯原理，通過控制輸入的勵磁電流，產生一定的扭矩�？刂齐娏骱洼敵雠ぞ赜休^好的線性關系。它能提供光滑、無級可調、與轉速無關的扭矩控制。除了軸承以外，系統內無其它摩擦，具有穩定可靠、使用轉速高、噪音小、使用幫命長、維護成本低等優點。

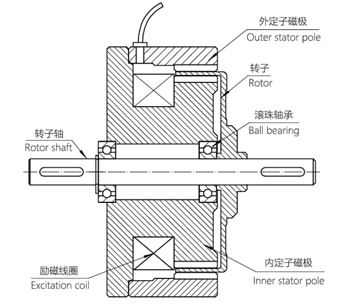

磁滯制動器由轉子和定子磁極兩大部分組成。轉子由特殊的磁滯材料制動。定子磁極中有一定的間隙，轉子在間隙中轉動。當線圈通電時，間隙中產生磁場，使轉子產生磁滯效應。當磁滯轉子在外力作用下克服磁滯力轉動時，產生扭矩。扭矩僅與勵磁電流大小有關，與轉速無關，能夠?qū)崿F(xiàn)非接觸的扭矩傳遞。

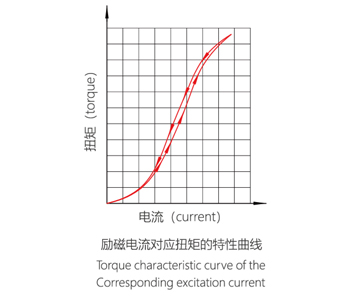

勵磁電流與輸出扭矩基本成線性關系，傳送扭矩在額定值的5-100%范圍內可以精確控制，小電流可以控制輸出較大的扭矩。 無論滑轉速度的變化如何，其傳送的扭矩能基本保持不變。能夠在容許的滑差功率 下連續運轉。
磁滯計算方法 在卷線加工的場合，常常需要用到張力控制，此時的線材、帶材上的實際張力，由以下公式確定。 F=M÷R F─張力N(牛頓) R─材料卷筒半徑m(米) M─扭矩N•m(牛•米) 磁滯制動器工作過程中，消耗的功率會轉化為熱量。如果超過額定的滑差功率，則會因過熱而損壞器件。 滑差功率P=M×n÷9.55=F×v
P─滑差功率w(瓦) n─滑差轉速rpm(轉/分) M─扭矩N•m(牛•米) F─張力N(牛頓) V─線速度m/s(米/秒) 如何避免殘余扭矩
使用磁滯制動器時最需注意的問題之一就是殘留扭矩波。所謂殘留扭矩波，就是當斷開勵磁電流，內部還殘留有N極S極的交變磁極，繼續旋轉會出現殘余波狀的扭矩偏差現象。如果在沒有旋轉的狀態下斷開勵磁電流，則會產生勵磁電流斷開前扭矩值5-10%的殘留扭矩，表現特征為在旋轉時產生一跳一跳的料動現象(脈動狀）。重新啟動時，如果使用斷開前電流值60-70%以上的勵磁電流重新啟動時，則殘留扭矩波不會產生。例如斷開前電流為250mA,第二次啟動時電流為150mA時，則不產生殘余扭矩，而小于150mA的電流如00mA啟動時，就會產生殘余扭矩。

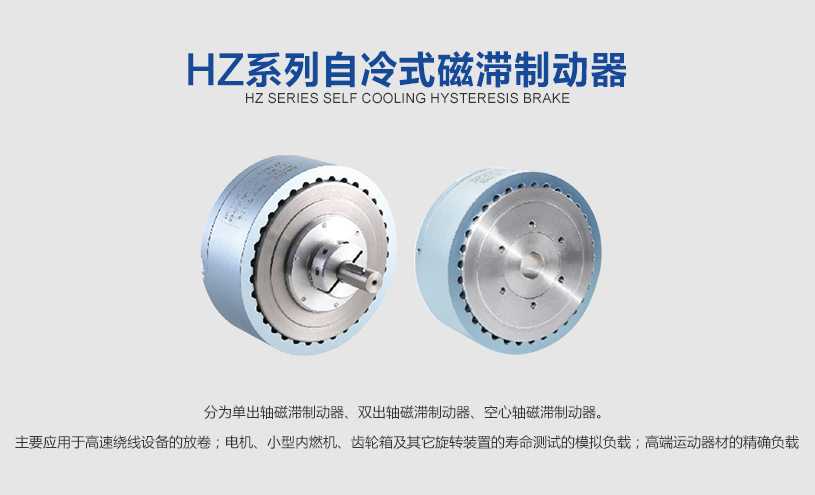

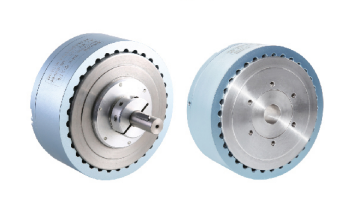

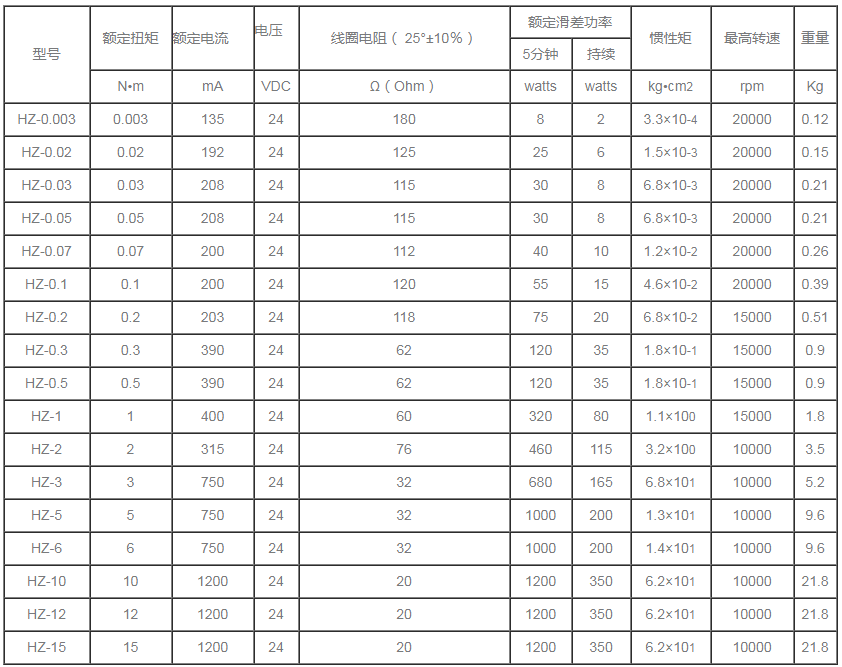

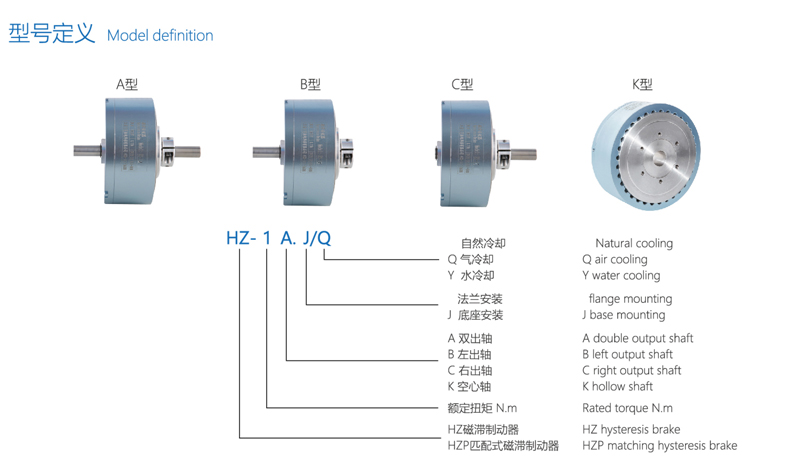

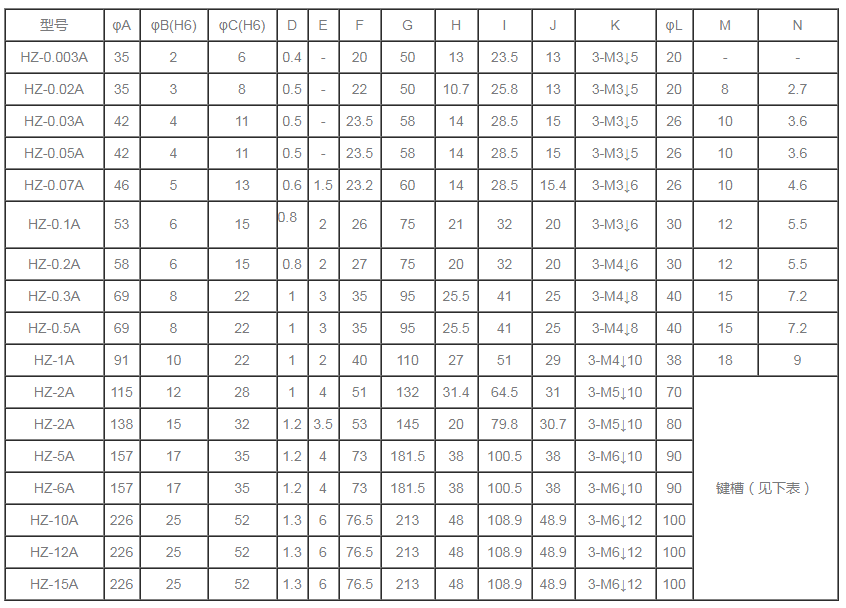

分為單出軸磁滯制動器，雙出軸磁滯制動器，空心軸磁滯制動器。 HZ自冷式磁滯制動器規格參數

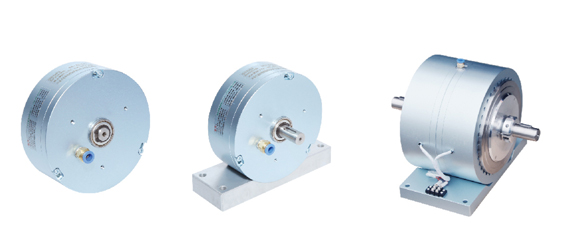

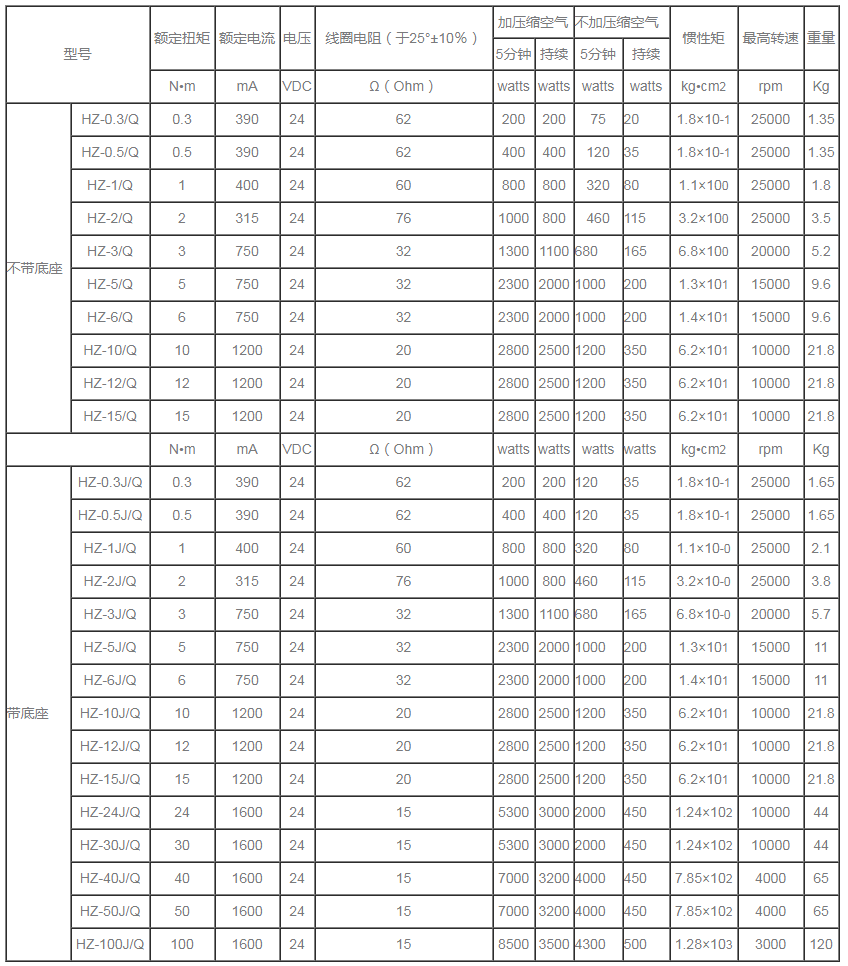

HZ-Q系列氣冷式磁滯制動器
以自式磁滯制動器為基礎，在定子磁極上加上氣冷裝置。
在多個電流特定點其扭矩都非常接近，僅使用一套控制系統即可實現多軸張力控制，其精度高于普通的磁滯制動器。

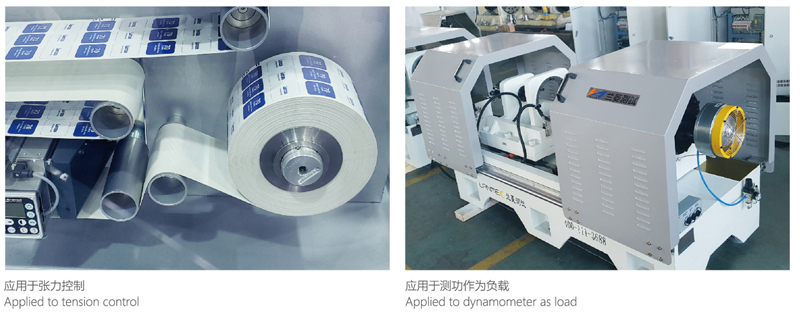

以自冷式磁滯制動器為基礎，內部加以水冷卻通道，通過水冷卻來吸收連續滑差產生的熱量。具有噪音低、功率大的優點。廣泛應用于測試負載和高速大張力放卷場合。（具體尺寸請來電索取）

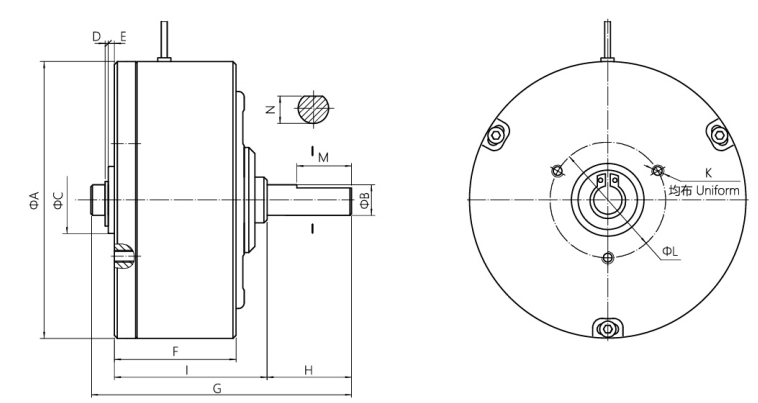

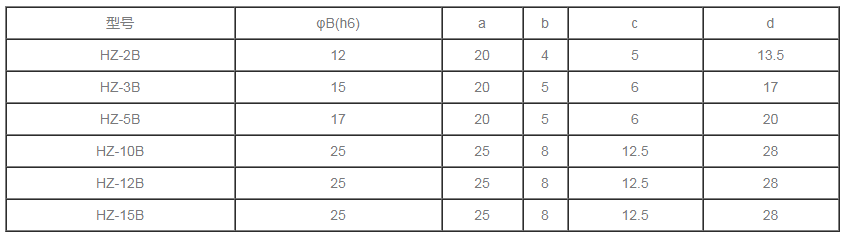

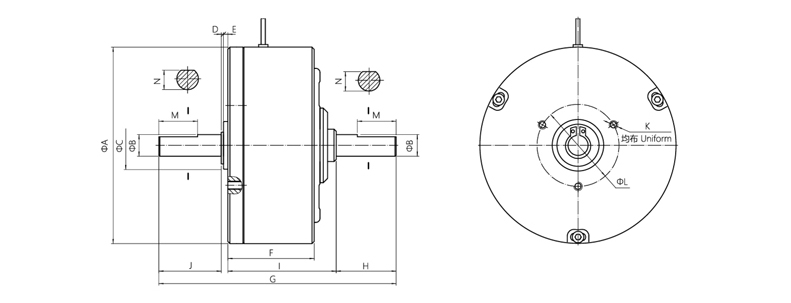

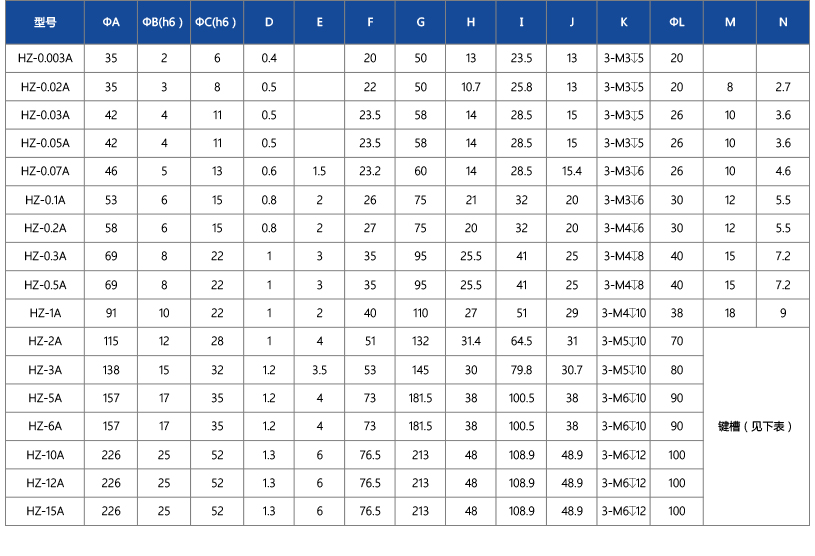

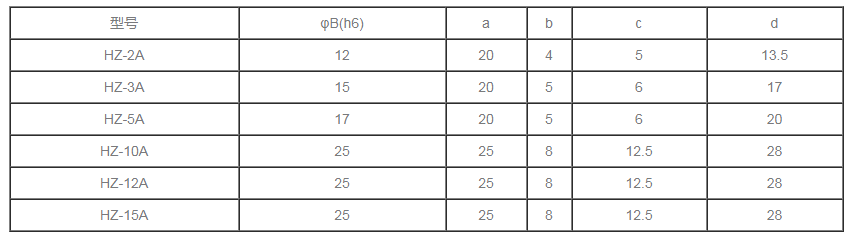

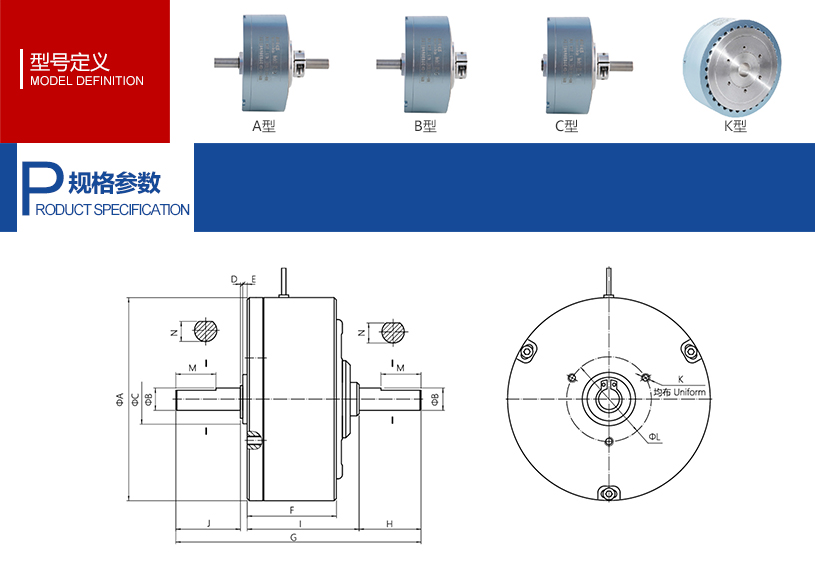

HZ-A型雙出軸磁滯制動器外形尺寸

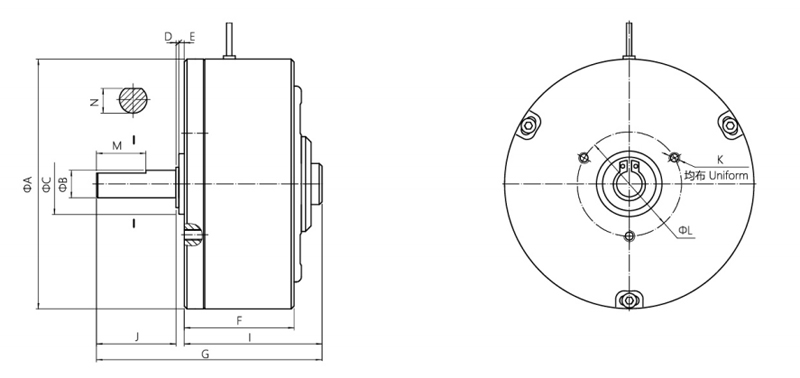

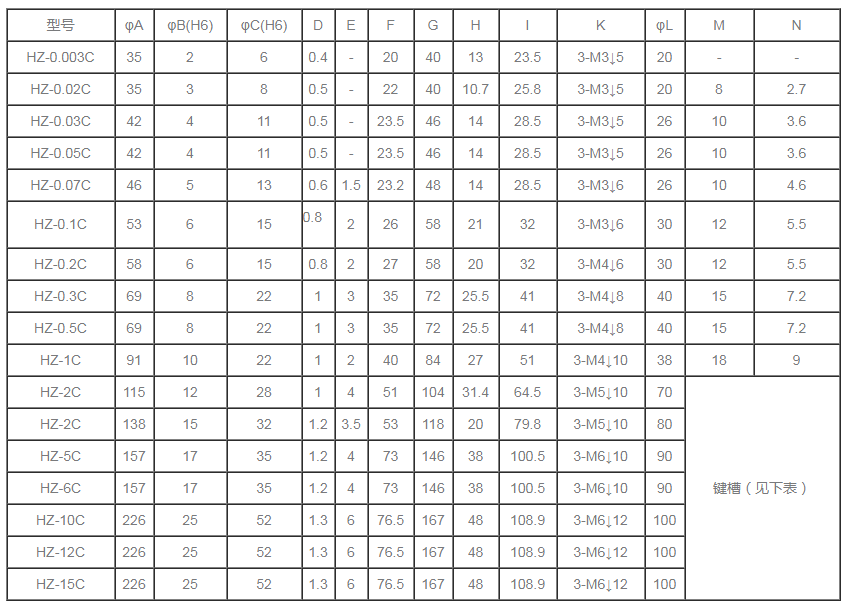

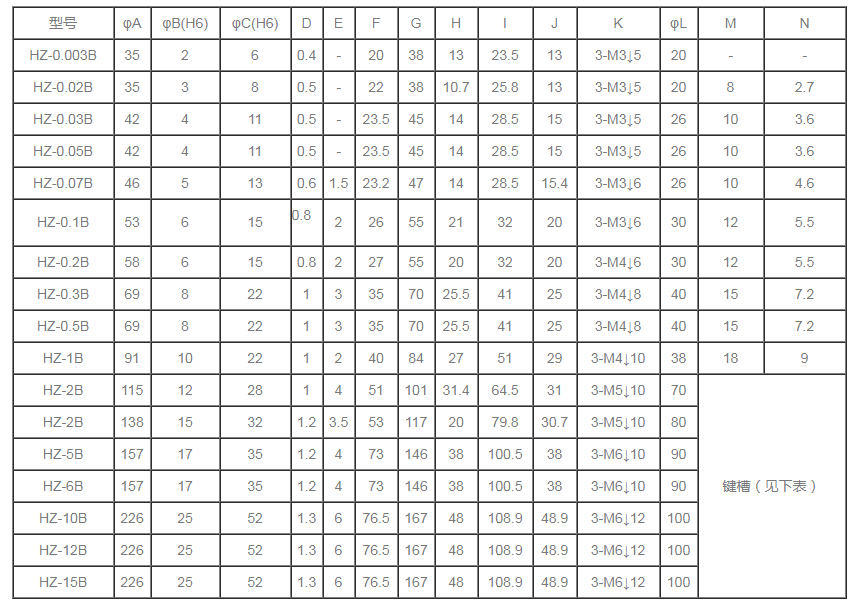

HZ-C右出軸磁滯制動器外形尺寸

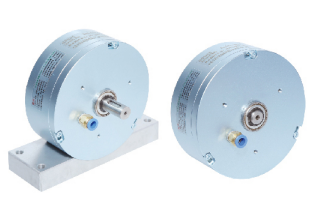

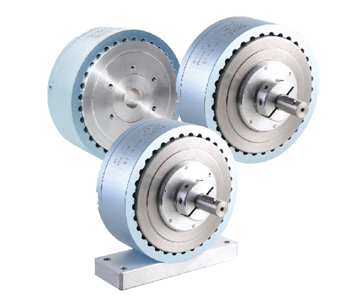

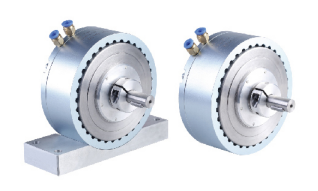

HZ-Q型氣冷卻磁滯制動器

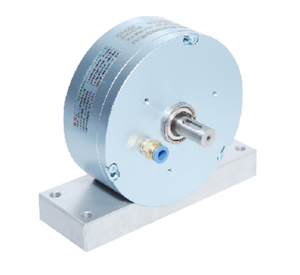

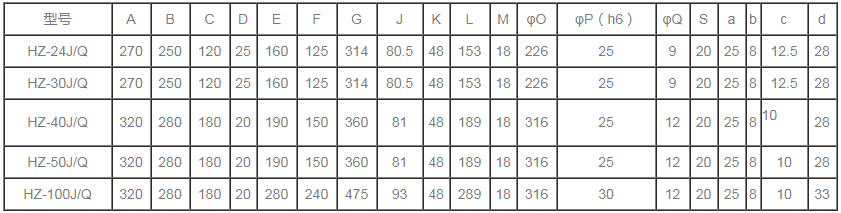

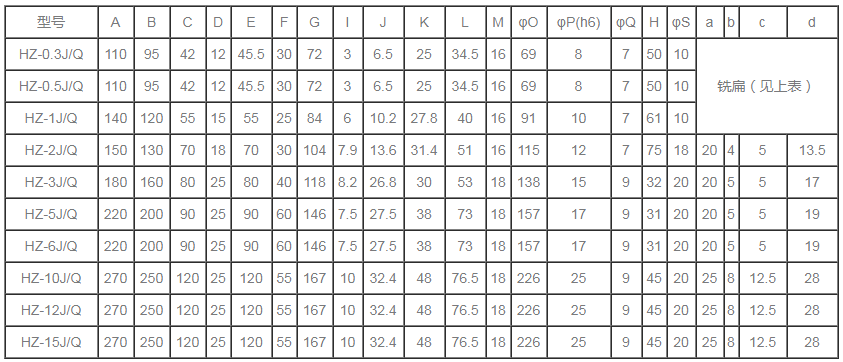

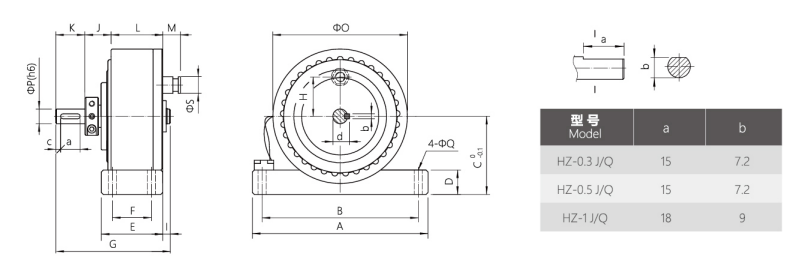

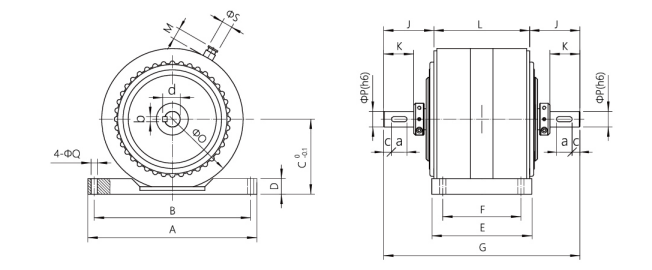

HZ-J/Q型底座式氣冷卻磁滯制動器

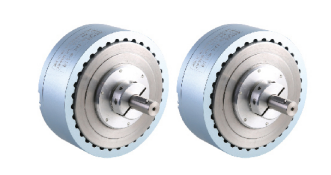

HZ-Y型雙出軸磁滯制動器

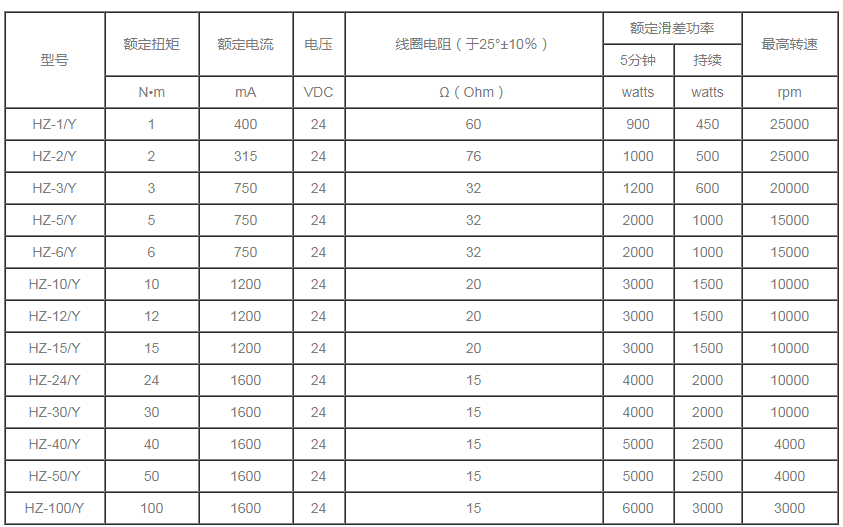

HZ-Y系列水冷式磁滯制動器
以自冷式磁滯制動器為基礎，內部加以水冷卻通道，通過水冷卻來吸收連續滑差產生的熱量。具有噪音低、功率大的優點。廣泛應用于測試負載和高速大張力放卷場合。（具體尺寸請來電索�。�9.20
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
